Planlı Duruş ile Rulman Montajı
| Sektör | Kağıt Sanayii |
| Uygulama | Kağıt Makinesi - Yankee Silindiri |
| Sorun | Rulman yatağında zarflanmış ivme ölçümleri ile iç bilezik Rulman hasarı görüntülenmiştir. |
| Çözüm | Vibrasyon analizi ile tespit edilen rulman hasarı sonrası rulman değişim planlaması yapıldı. Uzun süreli duruşu engellemek adına yedek parça ve personel planlaması sonrasında planlı duruş yapılarak, SKF hidrolik rulman montaj araçları ile rulmanın montajı kısa süre içerisinde gerçekleştirildi. |
Durum:

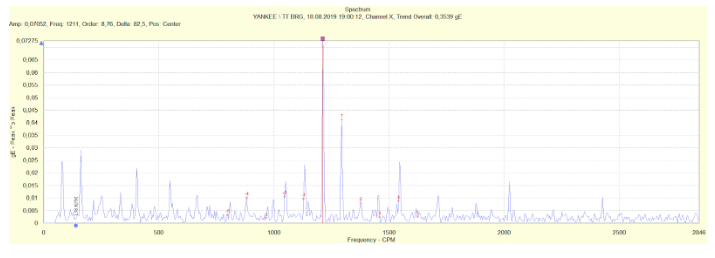

Kağıt makinesi Yankee silindiri serbest taraf Rulman yatağında zarflanmış ivme ölçümleri ile iç bilezik Rulman hasarı görüntülenmiştir. Sonrasında bakım planlaması yapılarak duruş anında değişim yapılmıştır.
Rulman montajı SKF Drive-Up yöntemi ile yapılmış, hidrolik basınç ile çalışan SKF HMV serisi hidrolik somun kullanılmıştır.

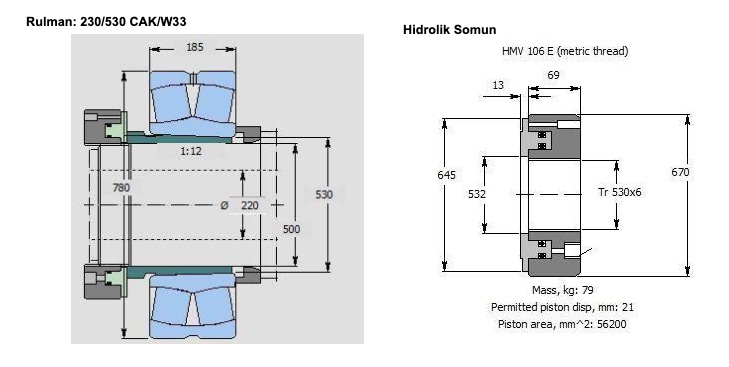

SKF 230/530 CAK/W33 Rulman Montajı
|
Veriler |
|
|
Montaj yapılacak Rulman |
Germe manşon Çift kayma yüzeyi |
|
Daha önce yapılan montaj sayısı |
4 (aynı şaft ya da manşon üzerine) |
|
İstenen radial boşluk daralması, mm |
0,2385 |
|
Çalışma radial boşluğu, mm |
=Ortalama boşluk – 0,2385 |
|
Şaft malzemesi |
Steel (E=210000 N/mm2 ν=0,30) |
|
Hesaplanan Veriler |
|
|
Güç uygulama pozisyonu |
176046 N = 39579 lbf |
|
Başlangıç noktası basıncı |
HMV 106 E ile 3,13 MPa = 454 psi |
|
Başlangıç noktasından Drive-up mesafesi |
2,80 mm = 0,110 inch |
|
Kullanılan Ekipmanlar |
|
|
Hidrolik somun |
HMV 106 E |
|
Hidrolik pompa ve manometre |
SKF 729124 DU for nuts <= HMV 54E SKF TMJL 100DU for nuts <= HMV 92E SKF TMJL 50DU for nuts <= HMV 200E |
|
Komparatör Saati |
Mitutoyo ABSOLUTE Digimatic Komparatör saati Seri 543 |
Montaj Porsedürü
- Tüm montaj yüzeyleri ince yağ filmi ile yağlandı. SKF LHMF 300 20C
- Rulman başlangıç basınç pozisyonuna kadar ilerletildi.
- Rulman istenen iç boşuk ve hesaplanan Drive-Up ilerleme değerine kadar belirlenen basınç değerinde hidrolik somun ile ilerletildi.
Rulman ve Makine Tanımlaması
|
Makine ID |
YANKEE Paper Mill Rulman Yatağı |
|
Rulman |
SKF 230/530 CAK/W33 |
|
Montaj Aracı |
SKF HMV 106 E |
|
Tarih |
05.12.2019 |
Montaj Bilgileri
|
Rulman Radyal Boşluğu |
0,91 mm |
|
Montaja Başlama Radyal Boşluğu |
0,71 mm |
|
Ortalama Radyal Boşluk |
0,81 mm |
|
Başlangıç Noktası Pompa Basıncı |
450 psi |
Sonuç
|
Kontrol |
Drive-Up Pozisyonu |
Radyal Boşluk |
|
1 |
1,50 mm |
0,72 mm |
|
2 |
2,234 mm |
0,65 mm |
|
3 |
2,557 mm |
0,63 mm |
|
4 |
2,699 mm |
0,60 mm |
|
5 |
2,807 mm |
0,57 mm |
|
Montaj Sonu |
2,808 mm |
0,55 mm |

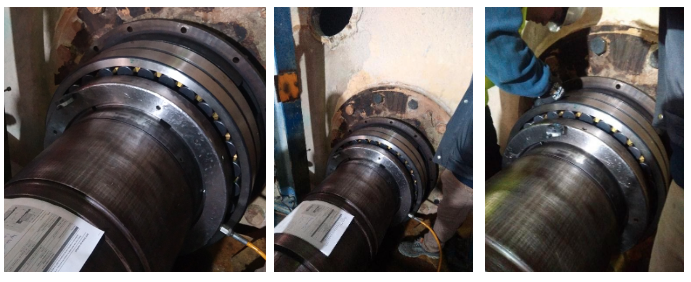

Montaj Fotoğrafları

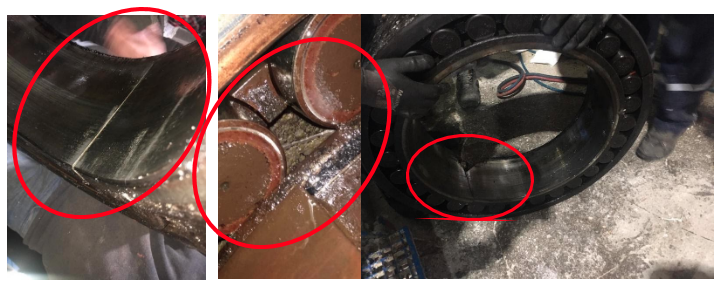

Sökülen Hasarlı Rulman
